设计电路板基本的过程可以分为三大步骤：电路原理图的设计，产生网络表，印制电路板的设计。不管是板上的器件布局还是走线等等都有着具体的要求。
输入输出走线应尽量避免平行，以免产生干扰。两信号线平行走线必要是应加地线隔离，两相邻层布线要尽量互相垂直，平行容易产生寄生耦合。电源与地线应尽量分在两层互相垂直。线宽方面，对数字电路PCB可用宽的地线做一回路，即构成一地网（模拟电路不能这样使用），用大面积铺铜。

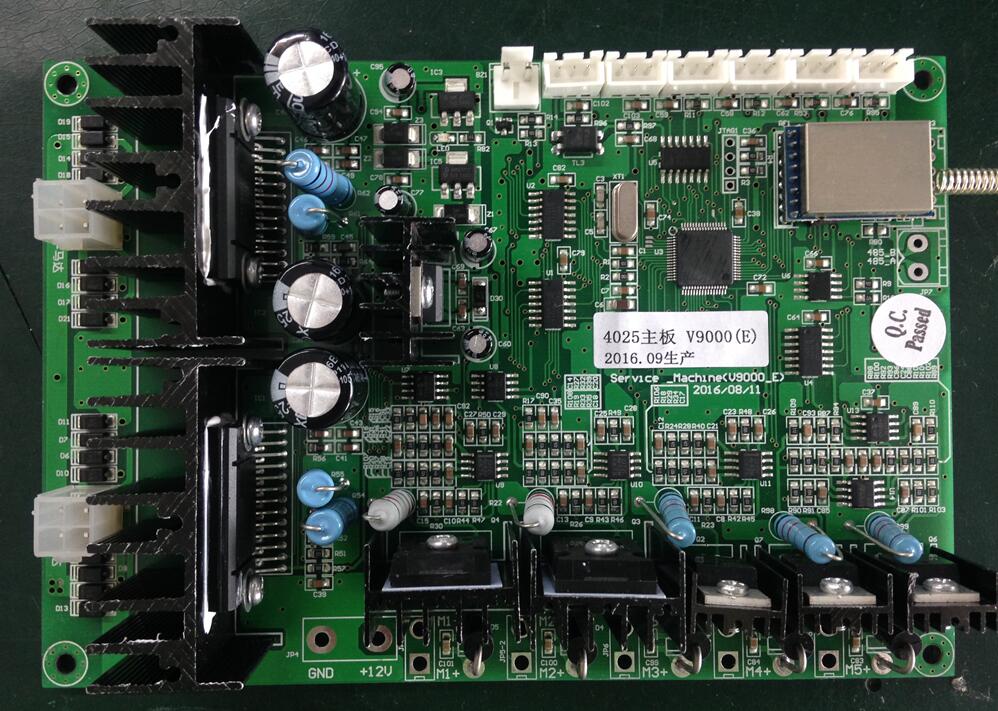

元器件布局
输入输出走线应尽量避免平行，以免产生干扰。两信号线平行走线必要是应加地线隔离，两相邻层布线要尽量互相垂直，平行容易产生寄生耦合。电源与地线应尽量分在两层互相垂直。线宽方面，对数字电路PCB可用宽的地线做一回路，即构成一地网（模拟电路不能这样使用），用大面积铺铜。
元器件布局
在元器件的布局方面，应该把相互有关的元件尽量放得靠近一些，例如，时钟发生器、晶振、CPU的时钟输入端都易产生噪声，在放置的时候应把它们靠近些。对于那些易产生噪声的器件、小电流电路、大电流电路开关电路等，应尽量使其远离单片机的逻辑控制电路和存储电路（ROM、RAM），如果可能的话，可以将这些电路另外制成电路板，这样有利于抗干扰，提高电路工作的可靠性。
